Kök med dolda gångjärn

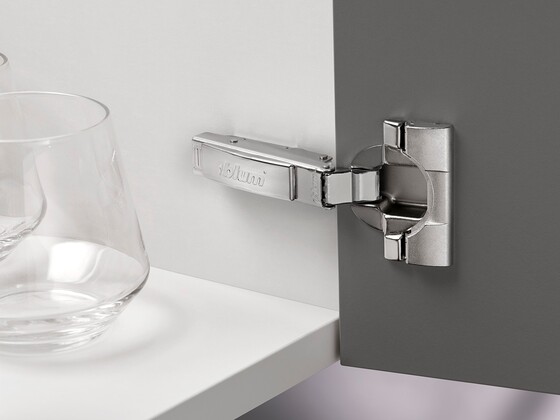

Om du idag redan har ett kök med dolda gångjärn som tex blum eller grass (se bild nedan) så kan du mäta dina befintliga luckor och göra en beställning. Känner du dig osäker så kontakta mig gärna. Om du har ett IKEA FAKTUM eller METOD så borrar vi efter deras mått. Detta gör det enkelt för dig eller ditt val av montör att montera luckor och lådfronter. DET VIKTIGA är att du nämner detta i kommentars fältet om vilka stommar det är alltså FAKTUM eller METOD, om det är en lucka ,lådfront, högskåp, kopplad lucka eller om det är front till utdragslåda som tex under diskho.

FAKTUM- År 1990-2013

METOD- ÅR 3 JUNI 2014-



Denna guide är ett hjälpmedel för att förhoppningsvis ge dig en förståelse av ett av sätten hur man går tillväga. Denna guide använder jag själv när jag renoverar kök från 50 tal till 80 tals kök samt nyare kök som IKEA, Ballingslöv etc med melamin stommar. Vissa kök kan avvika från guiden beroende på om de är platsbyggda från grunden, fel monterade eller att luckans anliggande yta mot stomme är begränsad pga list ( se exempel halvtäck gångjärn).

Vägg-/överskåp & högskåp

Mät från underkant till ovankant stomme och dra av ca 4 mm.

Bänkskåp

Mät från underkant till önskad slutlig höjd i köket – det ska bli en snygg livning på samtliga underskåp. En god rekommendation om stommarna är sneda är att avsluta luckans höjd 4-5mm under bänkskivan.

Enkelluckor

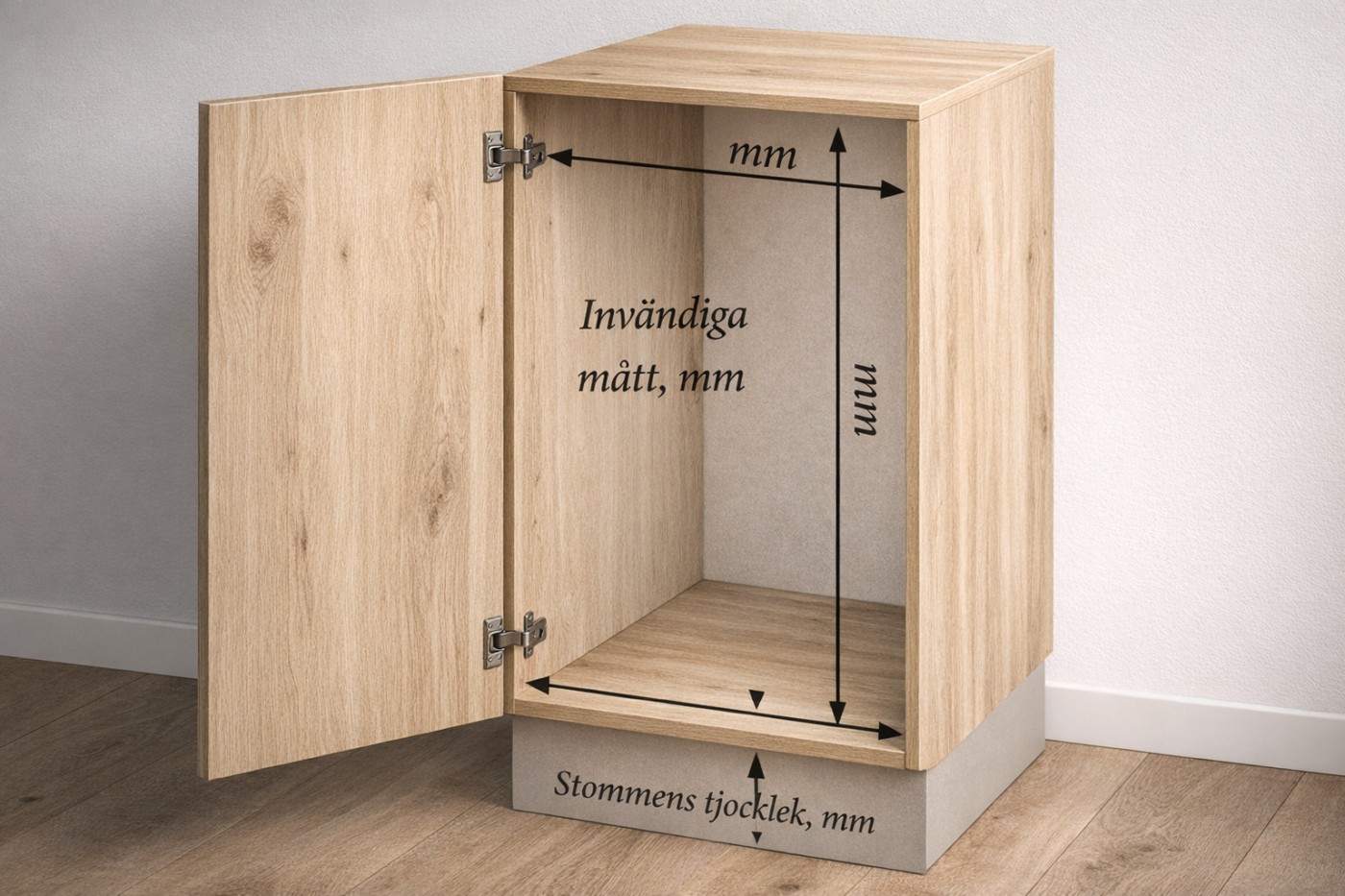

Mät invändigt bredd mått och använd måtten nedan för den bredd på stomme du har.

  • Stomme 18 mm: +32 mm
  • Stomme 16 mm: +28 mm

Räkne exempel bredd: Stomme 16mm. Invändigt mått bredd 368mm. 368+28= 396mm

Räkne exempel höjd: Mått underkant stomme till överkant 720mm. 720mm-4mm= 716mm

Luckans mått: Höjd 716mm Bredd 396mm. Passar en stomme med måttet höjd 720mm bredd 400mm

  • Kontrollera alltid befintliga luckor så de har samma bredd om du ska behålla befintliga gångjärn. Hör gärna av dig vid frågor.

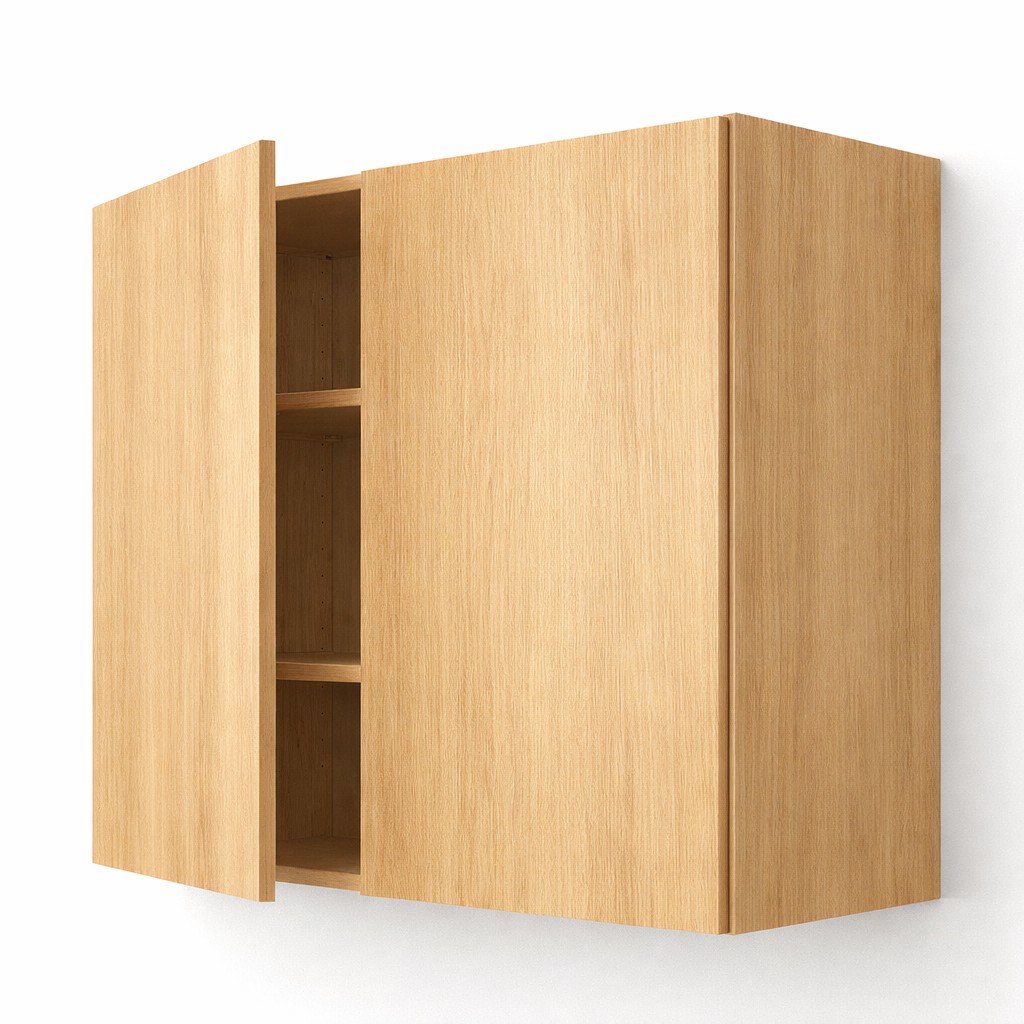

Parluckor

Dela alltid med 2. Mät invändigt bredd mått och beräkna:

  • Stomme 18 mm: (invändig bredd + 30 mm) / 2
  • Stomme 16 mm: (invändig bredd + 26 mm) / 2

Räkne exempel bredd: Stomme 16mm. Invändigt mått bredd 768mm. 768+26= 794mm / 2= 397mm.

Räkne exempel höjd: Mått underkant stomme till överkant 720mm. 720mm-4mm= 716mm

Luckornas mått: 2st Höjd 716mm Bredd 397mm

  • Kontrollera alltid befintliga luckor så de har samma bredd om du ska behålla befintliga gångjärn. Hör gärna av dig vid frågor.







Vinkelskåpsluckor

(Välj 45° gångjärn)

  • Höjd: Mät från underkant till ovankant stomme och dra av ca 4 mm.
  • Bredd: Mät invändigt breddmått detta är bredden på luckan (oavsett stomtjocklek).
  • Kontrollera alltid befintliga luckor så de har samma bredd om du ska behålla befintliga gångjärn. Hör gärna av dig vid frågor.



Hörnskåpsluckor

  • Höjd: Mät från underkant till önskad höjd i köket – det ska bli en snygg livning på samtliga underskåp. En god rekommendation om stommarna är sneda är att avsluta luckans höjd 4-5mm under bänkskivan.

Räkna ut bredd

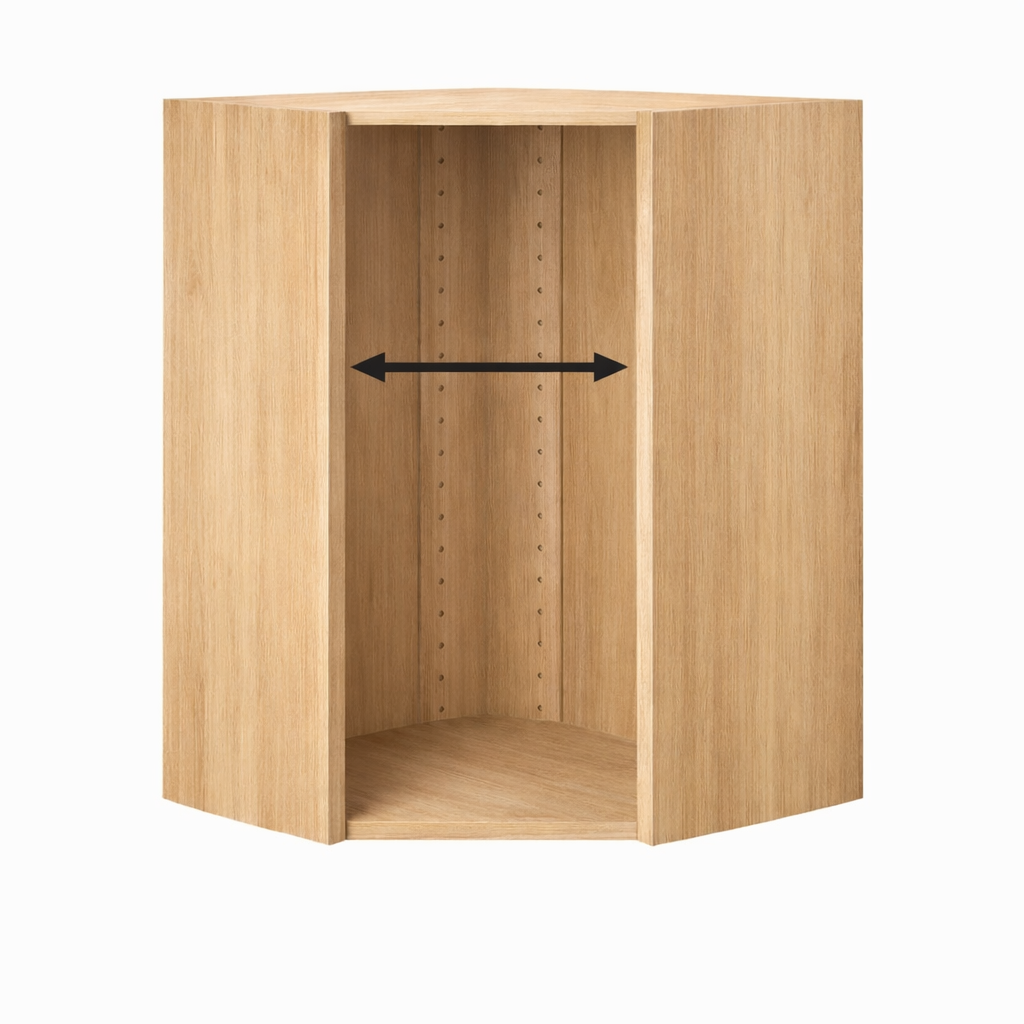

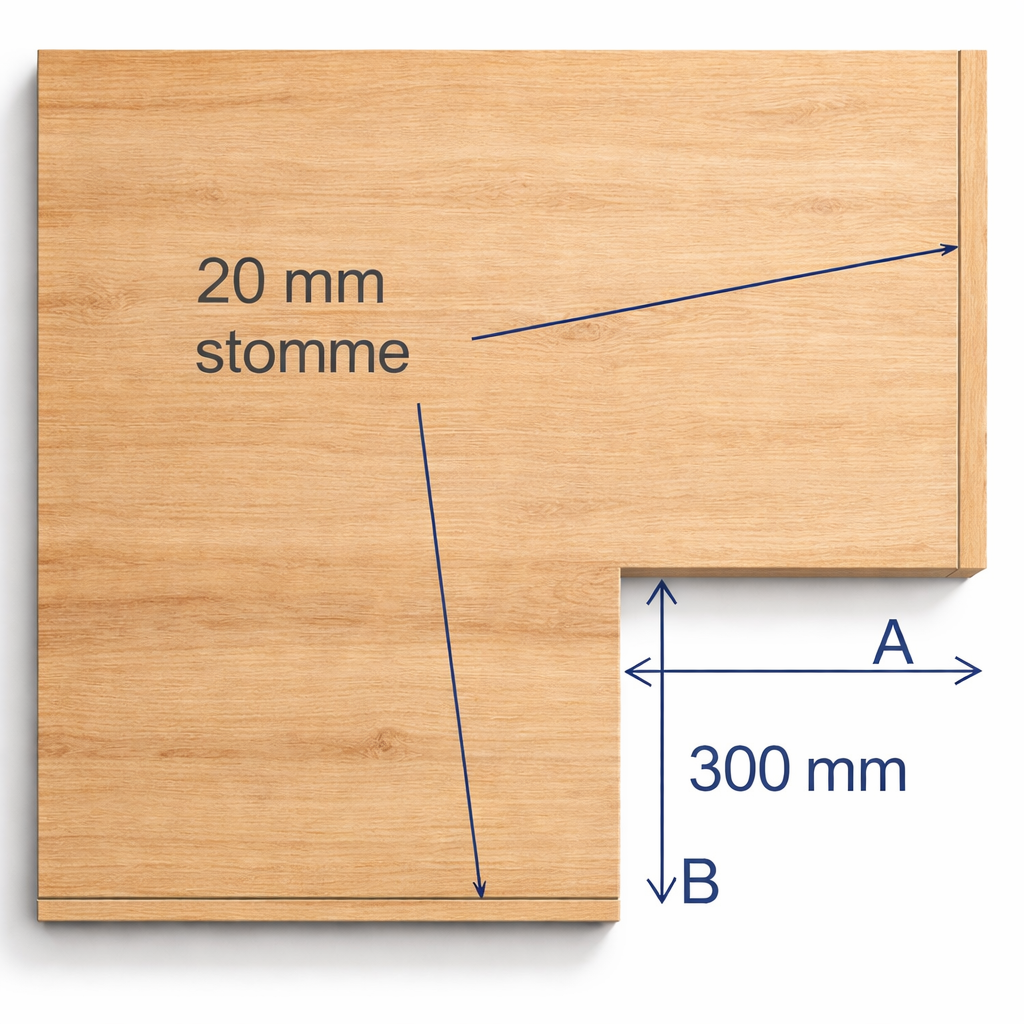

  • Steg 1: Mät insida stomme till hörn och dra av 5mm. Tex invändigt mått 300mm. 300-5=295mm.
  • Kontrollera alltid befintliga luckor så de har samma bredd om du ska behålla befintliga gångjärn. Hör gärna av dig vid frågor.

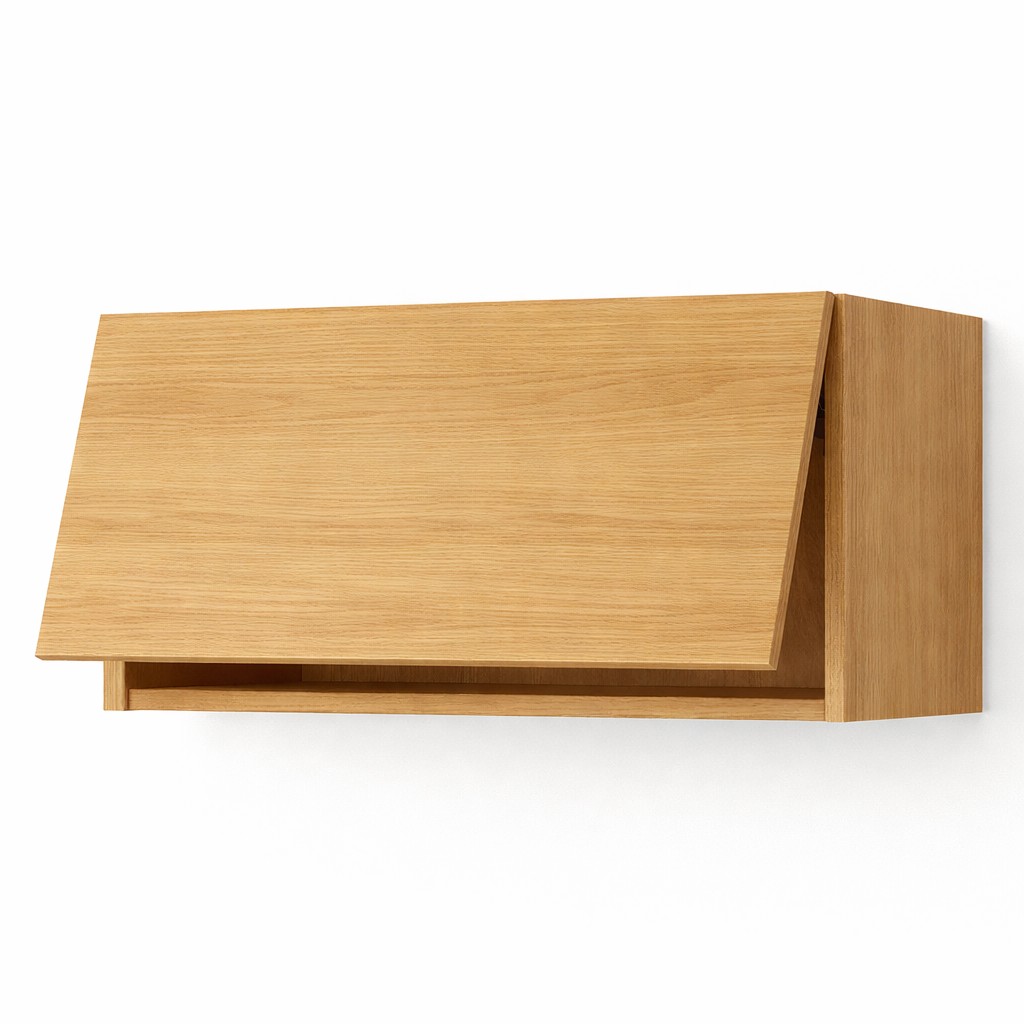

Klaffluckor

  • Höjd: Mät från underkant till ovankant stomme och dra av 4 mm.
  • Bredd: Samma påslag som enkelluckor (18 mm stomme: +32 mm / 16 mm stomme: +28 mm).
  • Kontrollera alltid befintliga luckor så de har samma bredd om du ska behålla befintliga gångjärn. Hör gärna av dig vid frågor.

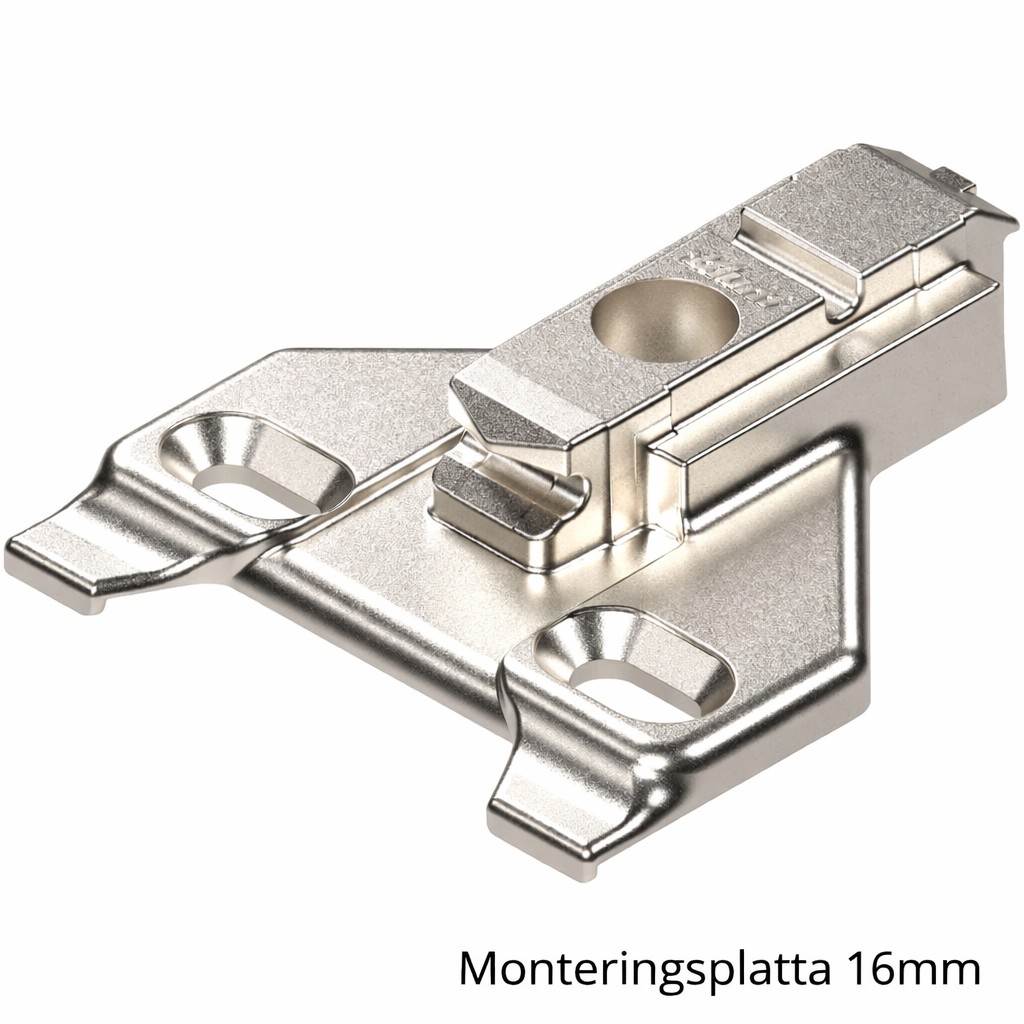

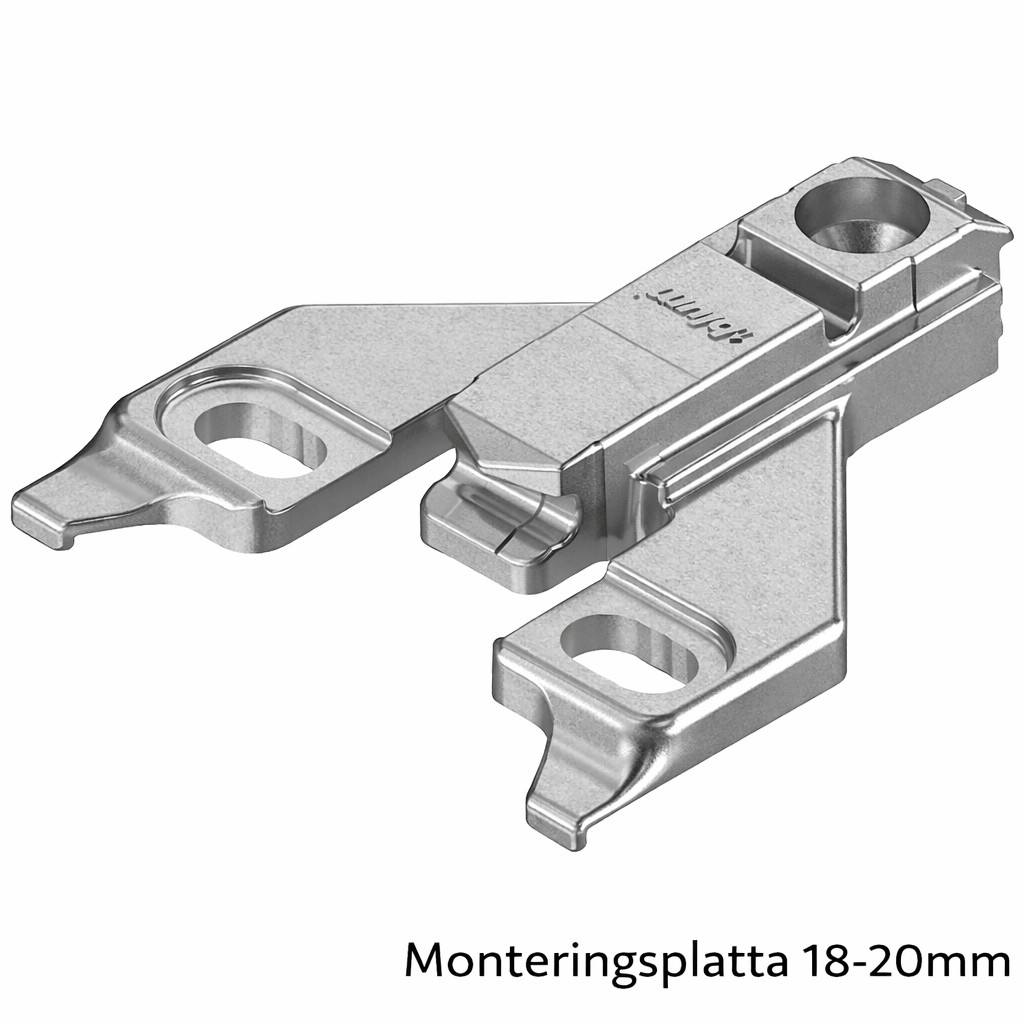

Monteringsplattor – täckning mot stomme

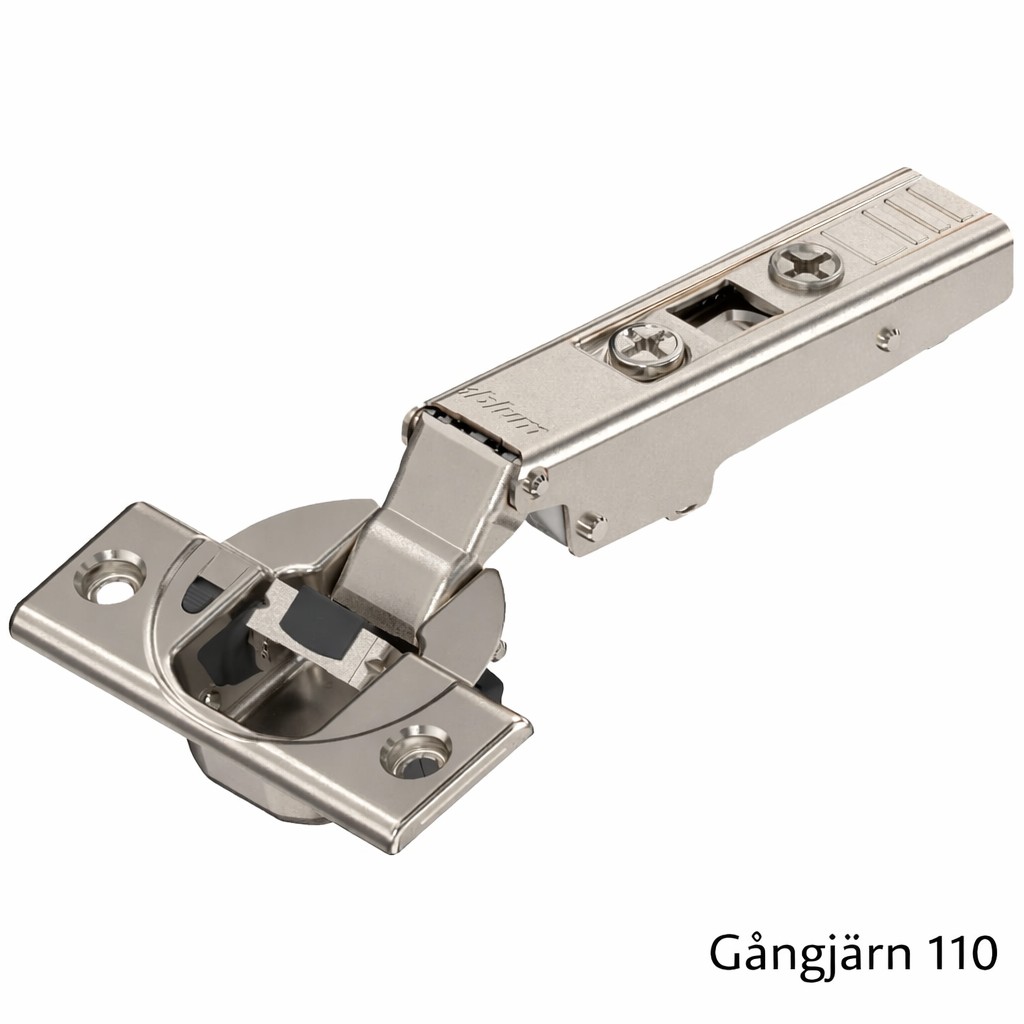

Med ett standard blum 110 gångjärn får du en täcknings yta mot stommen på antingen 17mm eller 14mm beroende på vilken monteringsplatta du väljer. Justering av detta gångjärn är ±2 mm i sidled, höjd och djup.

Standardgångjärn

Gångjärn Monteringsplatta Täckning på stommens kant
Standardgångjärn (20 stomme) 18–20 mm 17 mm
Standardgångjärn (16 stomme) 16 mm 14 mm

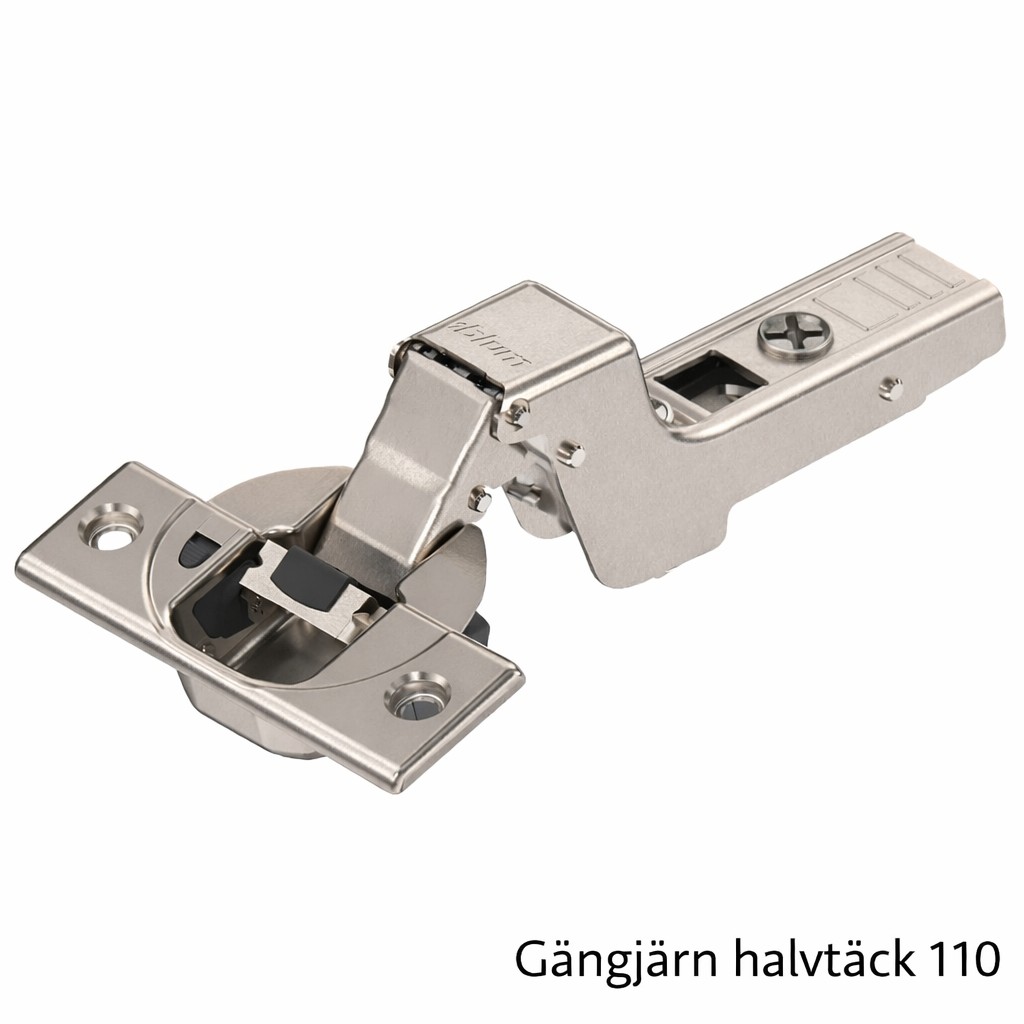

Halvtäckande gångjärn

I vissa fall kan det behövas halvtäckande gångjärn som när en list täcker en del av stommen. Då behöver du räkna annorlunda. så beroende av vilken monteringsplatta du använder så kommer du ha olika täckning. Räkne exemplet nedan utgår vi ifrån att endast 10mm av stommen syns på båda sidorna. Vi använder oss av monteringsplatta 18-20 mm som ger 8mm täckning av stommen och detta ger oss 2mm tillgodo innan listen går emot lucka.

Räkne exempel bredd: Stomme 10mm. Invändigt mått bredd 368mm. 368+8+8= 384mm

Lucka: 384mm bred

Ibland kan det vara list på bara ena sidan och hela stommen syns på andra sidan. Så till exempel 10mm ena sidan och 16mm andra sidan. Då skulle ett räkne exempel se ut så här.

Räkne exempel bredd: Stomme 10mm och stomme 16mm. Invändigt mått bredd 368mm. 368+8+14= 390mm

Tänk nu på att om stommen är sned eller listen, så behöver du ha mindre anliggande yta för att kunna justera luckan.



Gångjärn Monteringsplatta Täckning på stommens kant
Halvtäckande gångjärn (18–20 stomme) 18–20 mm 8 mm
Halvtäckande gångjärn (16 stomme) 16 mm 5 mm
